Вопрос про приборку | мазда (mazda) форум | 27 апр 2012 23:19

Если посмотреть на схему,то тахо-спидо запаралелены с мозгом,блоком абс-а.Так,что не ломай голову BLIK,не подключишь за сутки,подключишь за двое-трое.Я вообще то еще собираюсь д.дверей и ремни добавить.У меня в стоке,без больших проблем д.дверей подключится за минут 20-30(в зависимости от того,откуда потяну "минусовой "с д.откр.дверей.А вот с ремнями придется повозиться.

По поводу датчиков дверей, не все так просто.
Я себе тоже хотел вывести на приборку, чтобы при открытии дверей лампочка загоралась. В результате, при включенном зажигании все работало хорошо - про открытии "вежливая" подсветка на дверях загорается, лампа на приборке тоже. При закрытии - все естно тухнет. Да только вот при выключенном зажигании, при открытых дверях, лампа на приборке не горит, как и положено. Зато при закрытых - загораются что подсветка в дверях, что лампа на приборке, хоть и в пол силы. Не знаю может утечка где, но я все сделал как было - лучше без лампочки, но с АКБ.

эт я в курсе что поедет, имелось ввиду что не будут работать спидометр, АБС, бортовик.

Смотрел USB 2х канальный для ноута, а в виде планшета не видел... заинтерисовалсо)

Наш датчик 2х проводной (обычная катушка), сигнал синусоида 100%, размах в зависимости от оборотов от 5 до 20 вольт.
Датчики с тремя проводами у которых внутри микросхема, (земля,сигнал,+) выдают прямоугольник 5в.
Ниже можно увидеть что с датчика скорости размах "от руки" в районе 5вольт, сигнал с вывода 2K-1C идет не с датчика а из контроллера приборки и имеет форму прямоугольника.



замеры напрямую с датчика?

Ниже замеры с датчика скорости турбины бублика у автомамта.

датчик скорости двухпроводной

замеры по вольтажу, размах в районе вольта

форма сигнала.

Вообчем если бы было вот так, то вопроса ноль...



Для меня не проблема построить из KF турбомотор, заменить мозг например на VEMS и настроить все это дело... занимались как то с товарещем из мурома с девяткой, даже
обвес сам разработал
http://www.youtube.com/watch?v=jZla_LaElrQ

А приборка эт так спортивный интерес) Dantist ты будешь первым кто установит, тк сам займусь нарно в конце лета... удачи тебе.

Спасибо,BLIK! Но,я не первый ...Первопрохдцы AI и ALFAL были

Al если не ошибаюсь поменял всю проводку включая ЭБУ от рестайла?
У Alfal'a отчета не видел... (я так понял у него свой сервис?)
Ты будешь первым если сделаешь обычную перепиновку нужных проводов (вот например как здесь) и покажешь приборку в действии.

Вообщем,есть две новости:одна хорошая,другая не очень Хорошая-подключить оптитрон реально за сутки-двое при наличии электросхемы рестайла и своего дорестайла,подчеркну еще раз-своего дорестайла.Провозился в субботу с12и утра до 6 вечера и подключил все ,кроме спидометра,дат ох.жидкости,ручника и д.дверей с ремнями.Получилось так,что дома забыл тестер.Потом еще одно чудо- на моем миллере 97-го года на панели 4 разъема. ..Но ,да ладно.На втором коннекторедорестайла осталось шесть или семь контактов,которые я так и не нашел им примения.По поводу дубляжа акпп.Надо тянуть либо с мозга либо с селектора акпп.Схемы моего миллера не было,поэтому не стал себе голову ломать --Родня закислила-типа приехал пообщаться-отдохнуть на пару дней,а сам из машины день не выходит .Поэтому я все это дело оставил до отпуска....

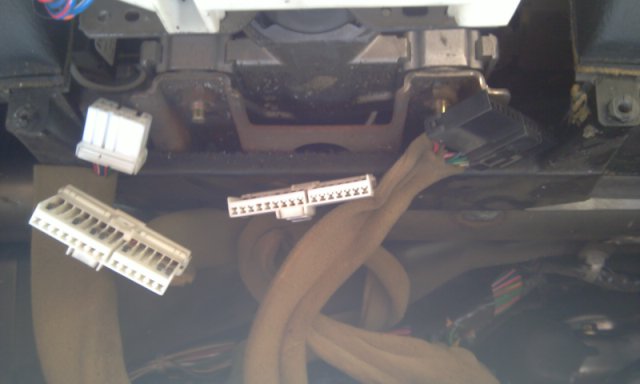

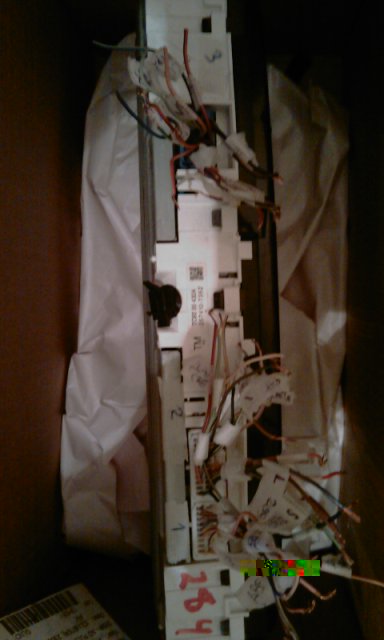

Фото

Есть маленькая просьба:Если у кого нибудь есть эл.схема 96-98г.в кседоса (2.3;2.5),просьба скинуть в полезные ссылки или в личку PS в отпуске займусь.Не хочу тратить драгоценное время на"раскопки".Снял видео,но мой пацан умудрился все стереть

Ках, главное что начало было положенно!
жаль только, что сын удалил видео

Я чуть не взорвался,а потом пару стопок приговорил и успокоился Очень реально за сутки с учетом наличия родного эл.мануала поставить.Единственный гемор будет с проводкой акпп,дверей,ремня-провода тянуть надо.Надыбал на 97 года миллении,но он на 75-80%одинаков,а вот остальное нет.Но сейчас есть один вариант,достать мануал европейца на 96й модельный ряд.А тебе как раз на 97й миллению и нужен,если я не ошибаюсь.

PS 4й коннектор отвечает за регулировку уровня освещения не только приборки,но и всей панели-к нему как раз подсоединяется регулятор освещения(переменник)под коннектором силовой транз-р стоит.Вполне возможно,придется этот модуль открутить от старой панели.

Надо было с самого начала дернуть, собрал бы за пару часов без всяких схем

Спидометр заработал али нет?

В том то и дело,что заработали все из старой панели ,кроме спидо- и дтож.Со спидо- хрен с ним,а вот без дтож--Извольте! -на второго контрактника мои финансы не расчитаны.Так,что жду свободных пару дней,что бы еще акпп с дверьми и ремнями приделать....BLIK скинул бы ты свой дорестайловый эл.мануал.Кажись он европейский?

дык у меня его и не было, скачал от сюда с полезных ссылок "Millenia_wiring_96", европейских схем не встречал...

Кстати на счет датчика скорости на рестайле... его по ходу дела нет ваабче. По каталогу экзиста стоит заглушка. Сигнал снимается с датчика/ов АБС.

Вот решение проблемы, например микросхема LM1815.
http://forums.drom.ru/gt-forum/t1150956255.html

На сколько я понял,то не надо будет химичить со спидометром.По схемам оптитрон1,2,3. видно,что скорость снимается с ECM-a.(я так понимаю)

да неет) давай проследим цепочку от начала до конца (на рестайле).
Найди на схеме датчик скорости... не найдешь,его нету. Сигнал снимается с колесных датчиков в блок АБС(с одного или со всех,потом вычисляется среднее значение или минимальное...неважно)
Далее из блока АБС идет в приборку (выход 53 в кружочке) и только потом на всю приблуду... бортовик(56)/круиз(52)/ЭБУ(34)
вот как то так... хотя могу ошибаться

У меня под рукой распечатки нет,на работе пока.А вообще мысль интересная.А на каджее рестайле тоже нет дат.ка скорости?Чот я чуток сомневаюсь

BLIK для этого они и впихнули микрокомп в оптитрон....Я думаю,что просто надо не спеша, подключить провода ,которые запараллелены между блоками абс-ткса- мозгом-круиза.

Вопрос Рестайловцам-На Ваших приборных панелях есть дубляж включенных противотуманок?Что то у себя я не наблюдаю его...

Есть

Есть. Но только на Х9 и спонтанно (науке не известно от чего зависит) на америкосах.

И Я об том же на эл.схеме 2001 милки отсутствует .да и на самой приборке не видно лейбы.А ЖАЛЬ -вещь удобная...

BLIK.У моей приборки есть два провода,не считая провода к лампочке абс-а, которые должны идти в модуль ABS-а.Вполне возможно,что они то и отвечают за показания скорости...Вот только как к нему добраться?И еще я не понял,для чего один провод спидометра подключается к оптитрону

Добрый день коллеги.Извините что вопрос не много не в тему. Вопрос такой подходит ли рамка центр. кансоли обрамляющая магнитолу и коробку передач от авто 01-02гг. на дорейстал.
