	Светодиодная подсветка приборов | мазда (mazda) форум | 13 май 2009 21:08
вАСЬКА	Заголовок сообщения: Светодиодная подсветка приборов | мазда (mazda) форум 13 май 2009 21:08

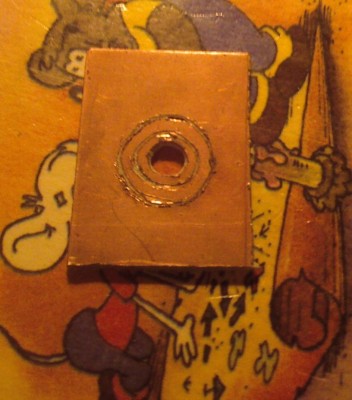

завсегдатай Зарегистрирован: 09 дек 2007 19:03 Сообщений: 239 Откуда: одесса Баллы репутации: 0	на GE как вы знаете подсветка приборов не очень.решил кардинально изменить ее,а заодно и подсветку стрелок. вобшем без сломаной стрелки не обошлось(сломал ось).как и писали на форуме бензин или температура-=у меня температура.ну ничего страшного,купил на разборке еще одну панель собственно раскажу как я подсвечивал стрелки.общая подсветка я думаю будет не интересна. Вложения: Комментарий к файлу: делаем маленькую плату с дырочкой -0121.jpg [ 105.71 | Просмотров: 3536 ] _________________ MAZDA GD 90 Г. MAZDA GE,92 г.в. двигатель FS -КАТАЮСЬ(бензин-газ)
Вернуться наверх

Реклама

вАСЬКА	Заголовок сообщения: Re: маленький отчет | мазда (mazda) форум 13 май 2009 21:15

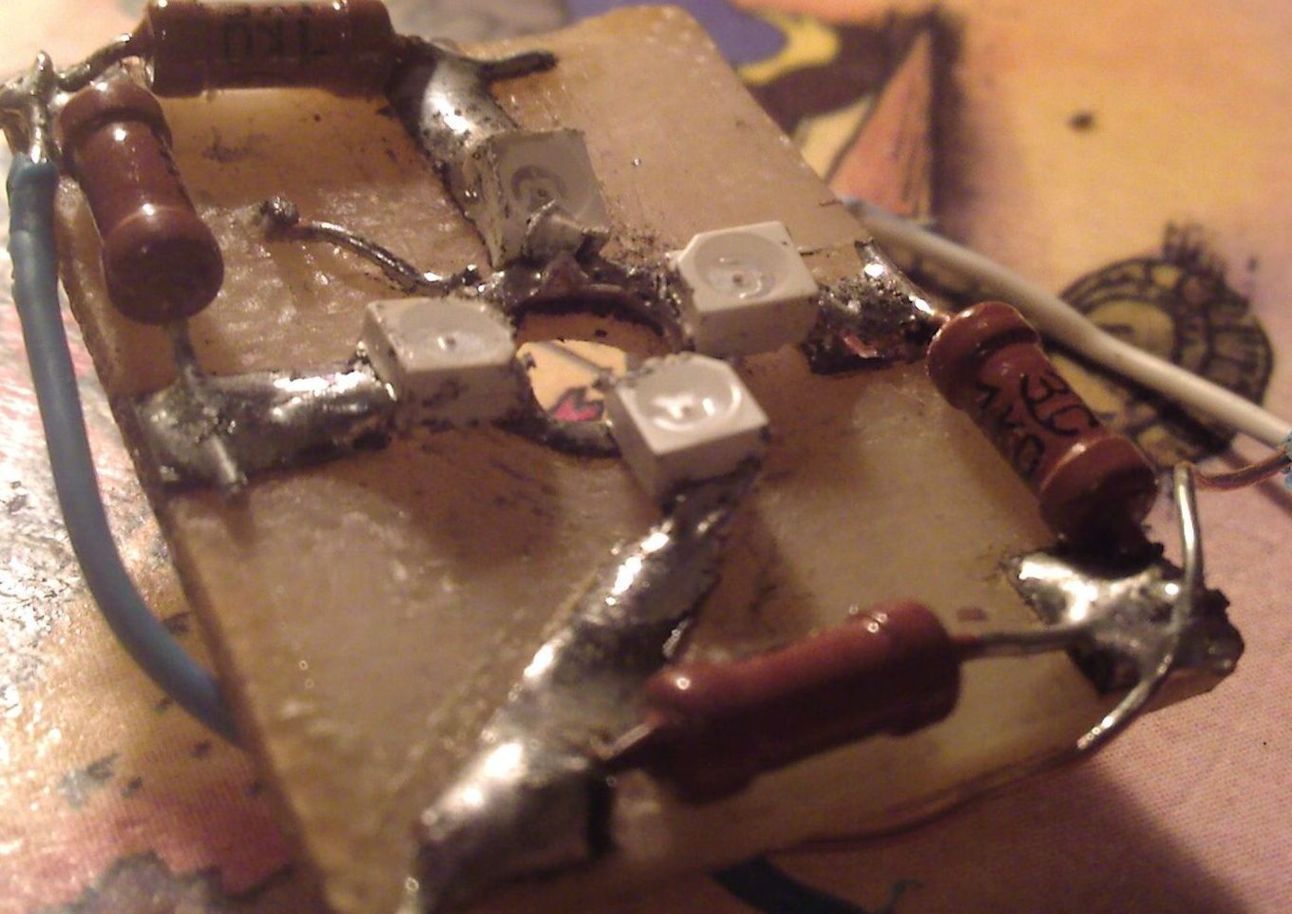

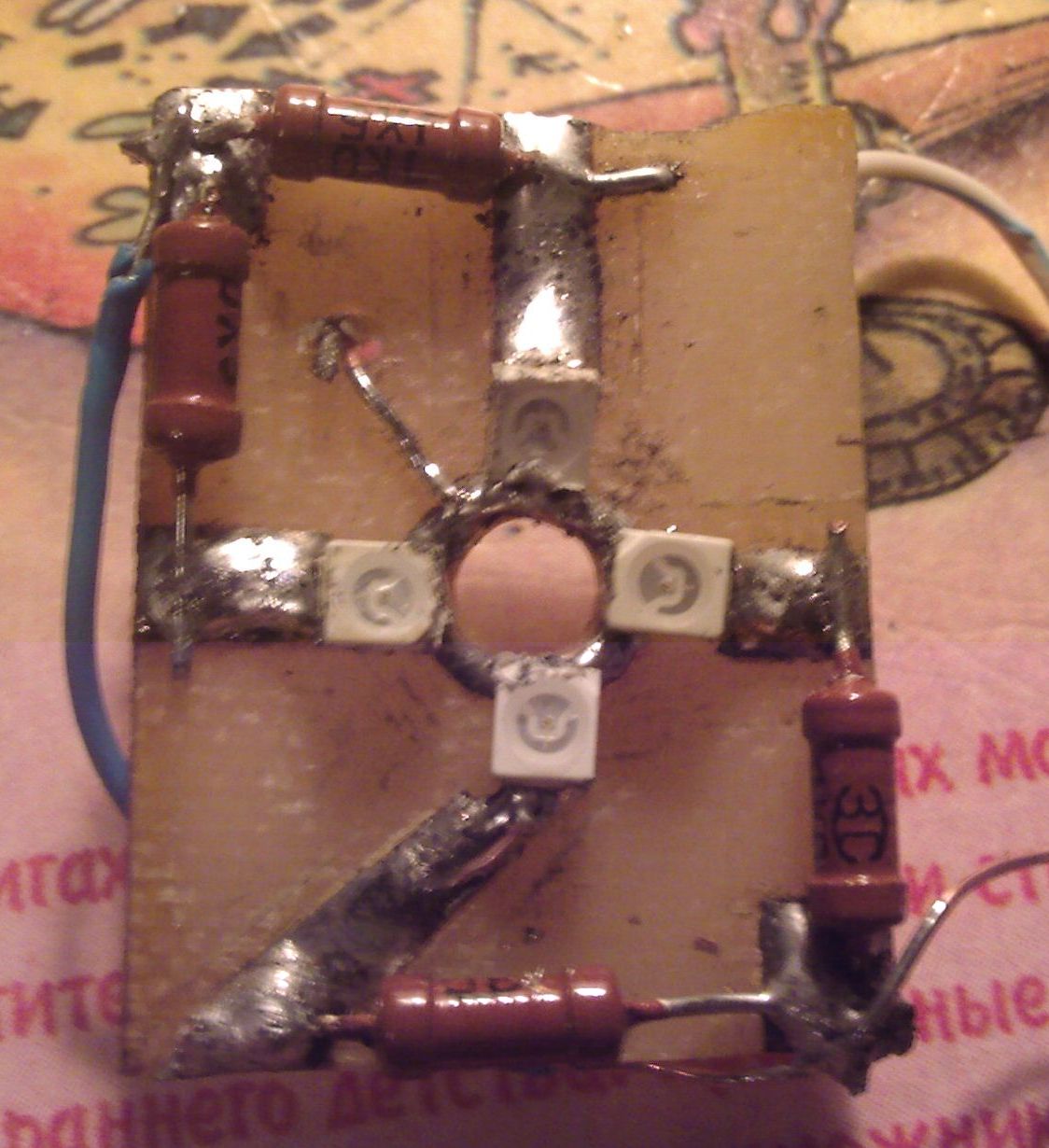

завсегдатай Зарегистрирован: 09 дек 2007 19:03 Сообщений: 239 Откуда: одесса Баллы репутации: 0	впаял мини диоды(я впаял красные) через сопротивления 1 кОм Вложения: -0125.jpg [ 167 | Просмотров: 3530 ] _________________ MAZDA GD 90 Г. MAZDA GE,92 г.в. двигатель FS -КАТАЮСЬ(бензин-газ)
Вернуться наверх

Реклама

вАСЬКА	Заголовок сообщения: Re: маленький отчет | мазда (mazda) форум 13 май 2009 21:20
завсегдатай Зарегистрирован: 09 дек 2007 19:03 Сообщений: 239 Откуда: одесса Баллы репутации: 0	вот так лучше Вложения: Комментарий к файлу: вот так хорошо видно -0126.jpg [ 138.54 | Просмотров: 3532 ] _________________ MAZDA GD 90 Г. MAZDA GE,92 г.в. двигатель FS -КАТАЮСЬ(бензин-газ)
Вернуться наверх

вАСЬКА	Заголовок сообщения: Re: маленький отчет | мазда (mazda) форум 13 май 2009 21:28

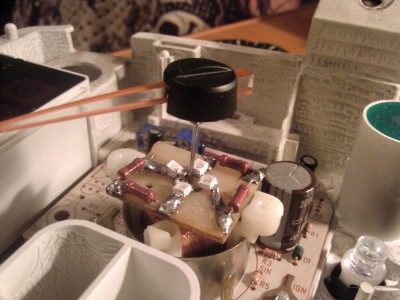

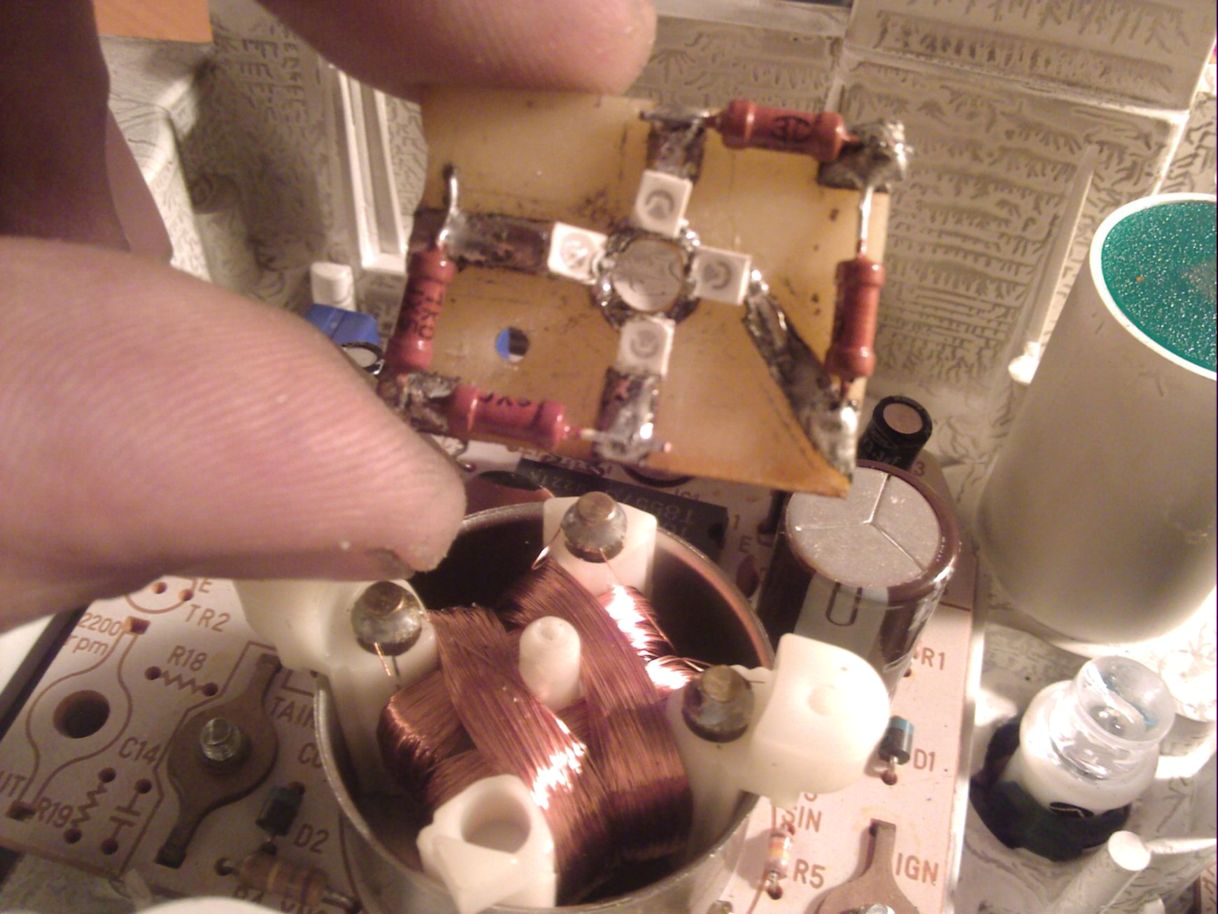

завсегдатай Зарегистрирован: 09 дек 2007 19:03 Сообщений: 239 Откуда: одесса Баллы репутации: 0	монтируем на моторчик Вложения: -0127.jpg [ 172.57 | Просмотров: 3536 ] -0129.jpg [ 141.5 | Просмотров: 3531 ] _________________ MAZDA GD 90 Г. MAZDA GE,92 г.в. двигатель FS -КАТАЮСЬ(бензин-газ)
Вернуться наверх

вАСЬКА	Заголовок сообщения: Re: маленький отчет | мазда (mazda) форум 13 май 2009 21:31

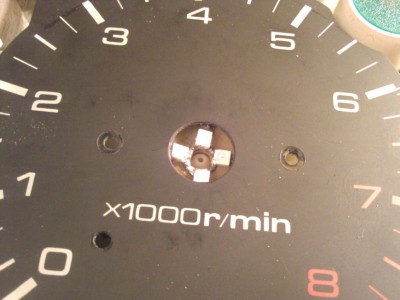

завсегдатай Зарегистрирован: 09 дек 2007 19:03 Сообщений: 239 Откуда: одесса Баллы репутации: 0	вот что получилось Вложения: -0130.jpg [ 141.28 | Просмотров: 3530 ] _________________ MAZDA GD 90 Г. MAZDA GE,92 г.в. двигатель FS -КАТАЮСЬ(бензин-газ)
Вернуться наверх

Реклама

Реклама

вАСЬКА	Заголовок сообщения: Re: маленький отчет | мазда (mazda) форум 13 май 2009 21:39

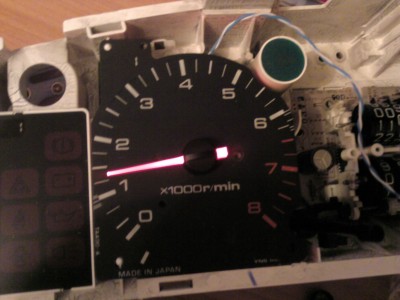

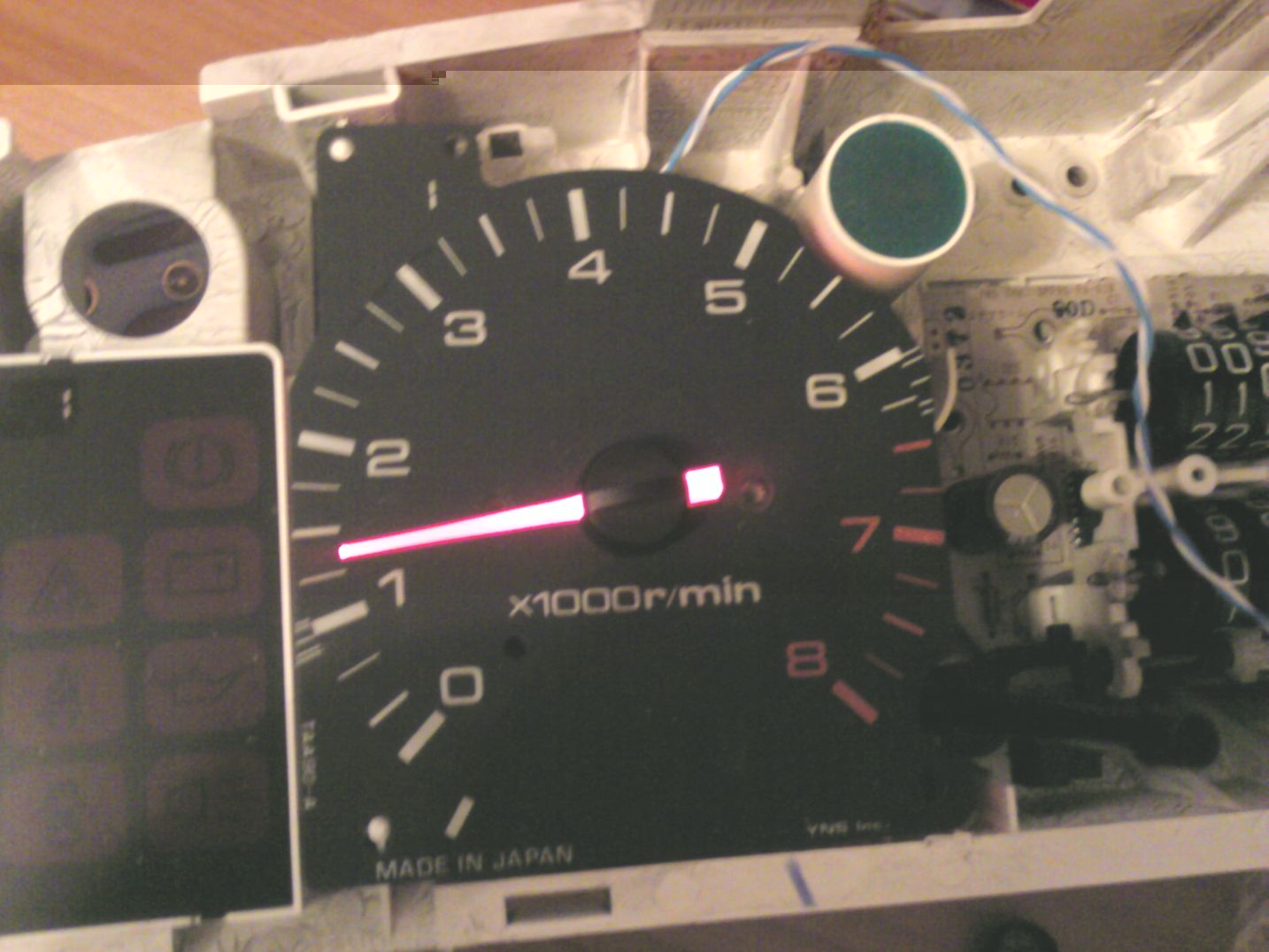

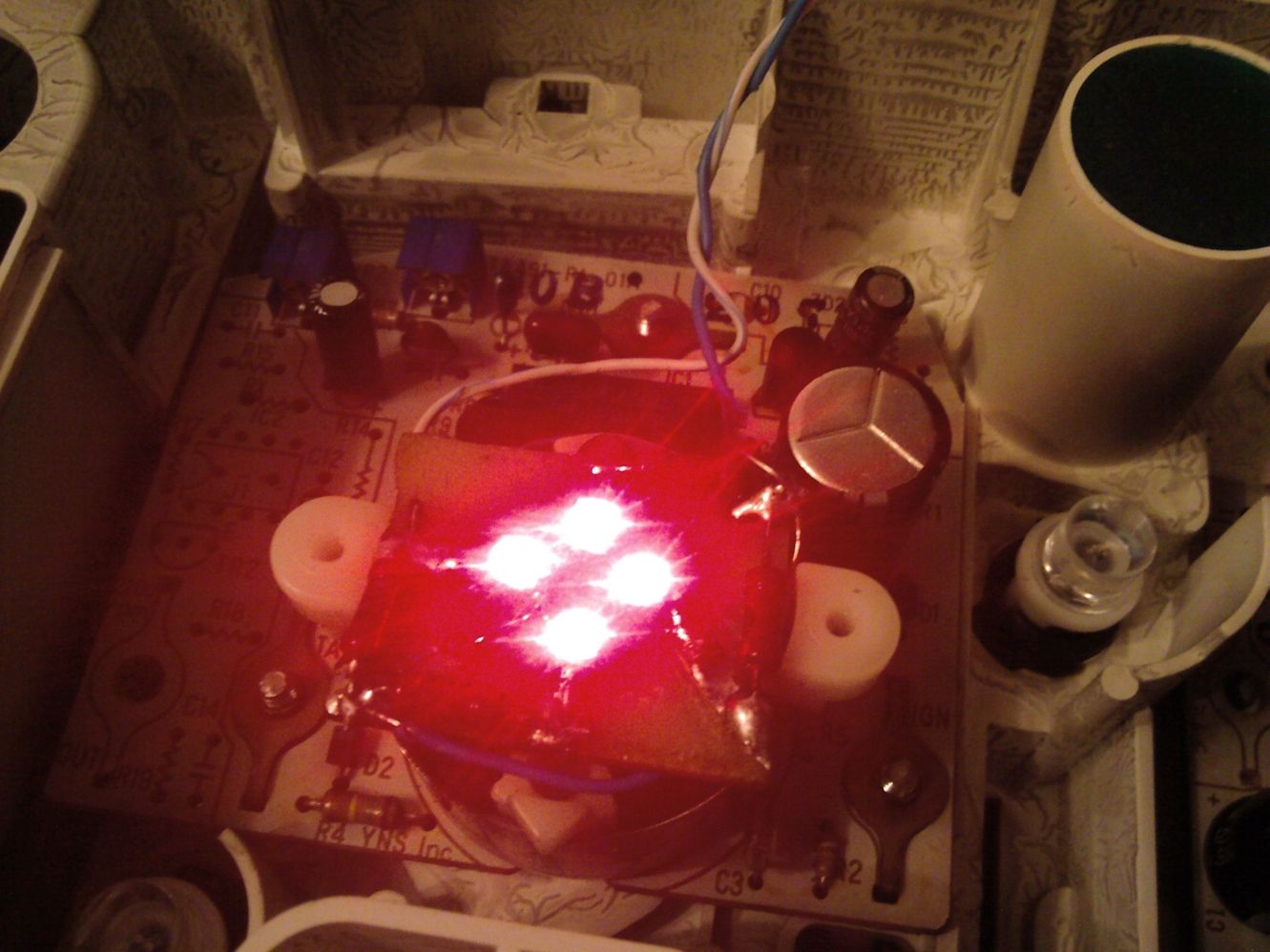

завсегдатай Зарегистрирован: 09 дек 2007 19:03 Сообщений: 239 Откуда: одесса Баллы репутации: 0	вот так оно светит Вложения: -0123.jpg [ 145.73 | Просмотров: 3532 ] -0122.jpg [ 139.99 | Просмотров: 3528 ] _________________ MAZDA GD 90 Г. MAZDA GE,92 г.в. двигатель FS -КАТАЮСЬ(бензин-газ)
Вернуться наверх

вАСЬКА	Заголовок сообщения: Re: маленький отчет | мазда (mazda) форум 13 май 2009 21:40

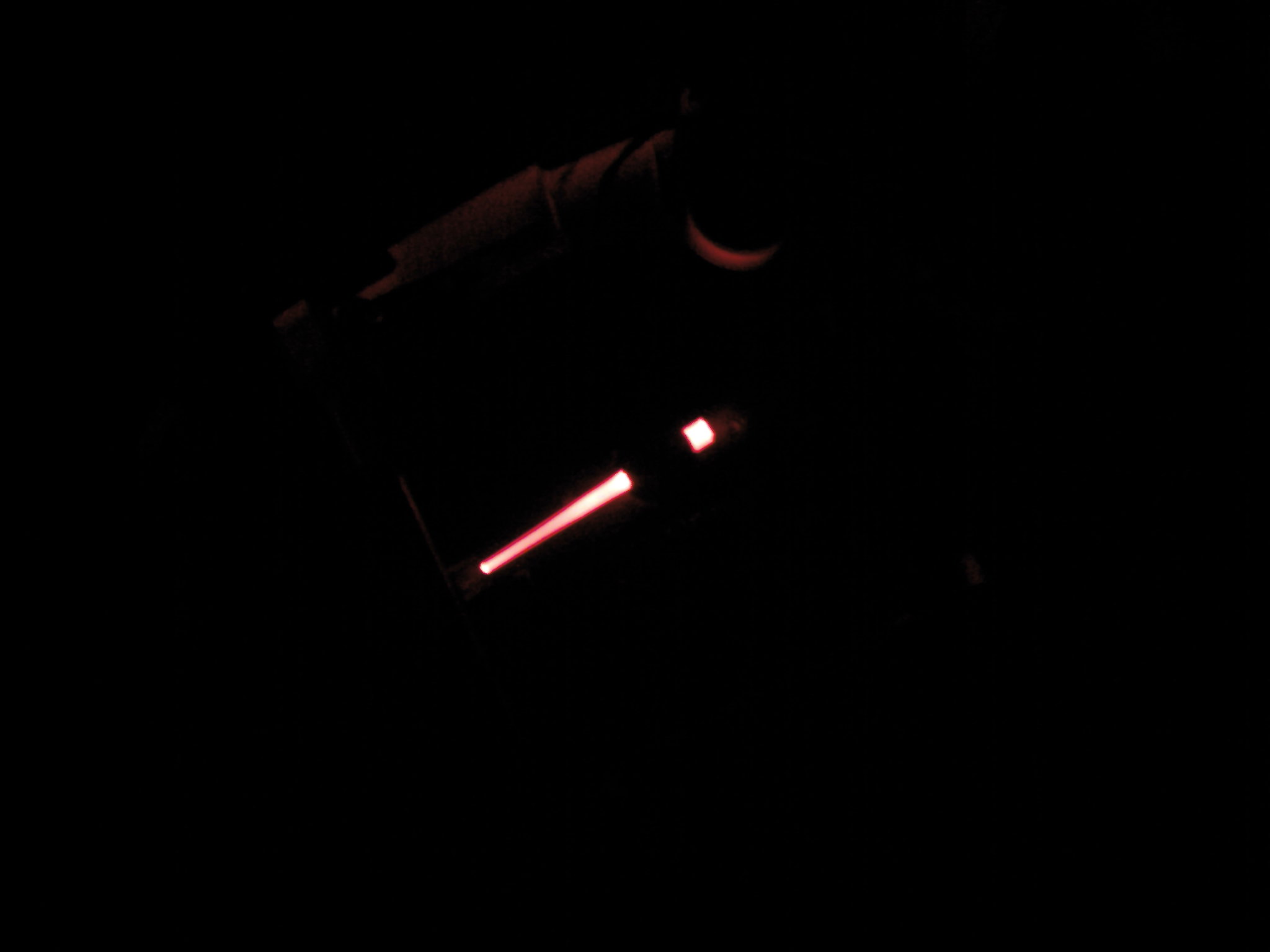

завсегдатай Зарегистрирован: 09 дек 2007 19:03 Сообщений: 239 Откуда: одесса Баллы репутации: 0	вот в полной темноте от батарейки 4.5 вольта Вложения: -0124.jpg [93.54 ] Скачиваний: 100 _________________ MAZDA GD 90 Г. MAZDA GE,92 г.в. двигатель FS -КАТАЮСЬ(бензин-газ)
Вернуться наверх

вАСЬКА	Заголовок сообщения: Re: маленький отчет | мазда (mazda) форум 13 май 2009 21:44
завсегдатай Зарегистрирован: 09 дек 2007 19:03 Сообщений: 239 Откуда: одесса Баллы репутации: 0	вобщем все получилось супер,яркость регулируется,но полностью не гаснет. ставил на машину без защитного стекла так как выставлял стрелки. когда поставил стекло то очень расстроился-стекло очень портит вид,так как свет немного отражается.но в общем хорошо,мне нравится _________________ MAZDA GD 90 Г. MAZDA GE,92 г.в. двигатель FS -КАТАЮСЬ(бензин-газ)
Вернуться наверх

Реклама

вАСЬКА	Заголовок сообщения: Re: маленький отчет | мазда (mazda) форум 13 май 2009 21:47
завсегдатай Зарегистрирован: 09 дек 2007 19:03 Сообщений: 239 Откуда: одесса Баллы репутации: 0	если будут вопросы по подсветке шкал-расскажу _________________ MAZDA GD 90 Г. MAZDA GE,92 г.в. двигатель FS -КАТАЮСЬ(бензин-газ)
Вернуться наверх

вАСЬКА	Заголовок сообщения: Re: маленький отчет | мазда (mazda) форум 13 май 2009 21:55
завсегдатай Зарегистрирован: 09 дек 2007 19:03 Сообщений: 239 Откуда: одесса Баллы репутации: 0	кстати стрелки сидят-как приварены.надо греть феном и снимать вилкой у меня поснимались вместе с осями,но это не существенно.я разобрал один моторчик и понял устойство ег работы.засунул обратно ось и ве окей Вложения: Комментарий к файлу: увидел на улице нашего города -0021.jpg [ 161.12 | Просмотров: 3533 ] _________________ MAZDA GD 90 Г. MAZDA GE,92 г.в. двигатель FS -КАТАЮСЬ(бензин-газ)
Вернуться наверх

Вoris_MX	Заголовок сообщения: Re: маленький отчет | мазда (mazda) форум 13 май 2009 23:27
семизвездочный Зарегистрирован: 01 июл 2006 22:53 Сообщений: 2257 Откуда: МО, Нахабино - Stavropol Баллы репутации: 57	вАСЬКА резисторы мона было поменьше присобачить к примеру http://www.mx3-club.ru/forum/viewtopic.php?f=21&t=2131 _________________ MX-3,КLZE,Blaze Red
Вернуться наверх

Andrej	Заголовок сообщения: Re: маленький отчет | мазда (mazda) форум 14 май 2009 01:25
я тут живу Зарегистрирован: 27 авг 2007 00:54 Сообщений: 672 Баллы репутации: 10	Молодец! _________________ 626 GD 2,0i FE
Вернуться наверх

kdltt	Заголовок сообщения: Re: маленький отчет | мазда (mazda) форум 14 май 2009 08:49
семизвездочный Зарегистрирован: 05 ноя 2007 16:23 Сообщений: 4020 Откуда: Санкт-Петербург Автомобиль: мазда ГЕ /93г. FP Баллы репутации: 88	А никто часом не знает ,как отключить регулятор подсветки(тот , который при включении света , приглушает ся яркость свечения всех приборов) ,ежжу всегда со светом ближним, днем вообще шкалу магнитолы не видно _________________ MAZDA 626 GE Hatchback 1993 г.р., 1.8 FP-продал Nissan Qashqai 2011 Я ненавижу ......
Вернуться наверх

thrash41	Заголовок сообщения: Re: Светодиодная подсветка приборов | мазда (mazda) форум 14 май 2009 08:57
лучший друг мазд Зарегистрирован: 24 июл 2007 13:34 Сообщений: 127 Откуда: Москва Баллы репутации: 0	а напрямую без участия регулятора не пробовал? _________________ СВУ 1.7 (UZAM inside) 1999 г.в. мурена -> ждет внедрения F3R Mazda 626 sedan 1992 GE green moon (FS inside) Hyundai Getz 2008 (all inclusive)
Вернуться наверх

Andrej	Заголовок сообщения: Re: Светодиодная подсветка приборов | мазда (mazda) форум 14 май 2009 14:44
я тут живу Зарегистрирован: 27 авг 2007 00:54 Сообщений: 672 Баллы репутации: 10	Вытаскиваешь кнопку-регулятор, находишь два нужных провода на ее штекере и перемыкаешь. Поиск! _________________ 626 GD 2,0i FE
Вернуться наверх

kdltt	Заголовок сообщения: Re: Светодиодная подсветка приборов | мазда (mazda) форум 14 май 2009 14:51
семизвездочный Зарегистрирован: 05 ноя 2007 16:23 Сообщений: 4020 Откуда: Санкт-Петербург Автомобиль: мазда ГЕ /93г. FP Баллы репутации: 88	Andrej я так думаю не про то разговор , если ближний свет вкл. ,то лампы притухают.А это , по моему не связано с регулировкой(это самое простое). _________________ MAZDA 626 GE Hatchback 1993 г.р., 1.8 FP-продал Nissan Qashqai 2011 Я ненавижу ......
Вернуться наверх

Zeus	Заголовок сообщения: Re: Светодиодная подсветка приборов | мазда (mazda) форум 14 май 2009 15:24
	Всем доброго времени суток. Василий,а какие конкретно в этом случае ты применял диоды? Не слишком ли ярко они у тебя светят? В глаза не бросаются ночью?
Вернуться наверх

Andrej	Заголовок сообщения: Re: Светодиодная подсветка приборов | мазда (mazda) форум 14 май 2009 15:31
я тут живу Зарегистрирован: 27 авг 2007 00:54 Сообщений: 672 Баллы репутации: 10	kdltt Пардон, не так понял. На фишке магнитолы есть проводок, по которому приходит сигнал "свет включен" 12в, отыщи его и откинь. Тогда магнитола перестанет реагировать на включение света. На салонных электронных часах такайа же пурга. Тоже можешь отключить. _________________ 626 GD 2,0i FE
Вернуться наверх

Zeus	Заголовок сообщения: Re: Светодиодная подсветка приборов | мазда (mazda) форум 14 май 2009 15:52
	kdltt,а какая собственно магнитола у тебя стоит:штатная или нет? Если нет,то достать ее и посмотри на провода подключения,там должен быть провод с надписью "ILL" т.е.подсветка... Если он подключен то отключи. Должно подействовать. По крайней мере на большинстве современных магнитол такой имеется.он то и отвечает за затухание подсветки панели.
Вернуться наверх

вАСЬКА	Заголовок сообщения: Re: Светодиодная подсветка приборов | мазда (mazda) форум 14 май 2009 18:28
завсегдатай Зарегистрирован: 09 дек 2007 19:03 Сообщений: 239 Откуда: одесса Баллы репутации: 0	Всем доброго времени суток. Василий,а какие конкретно в этом случае ты применял диоды? Не слишком ли ярко они у тебя светят? В глаза не бросаются ночью? марки не знаю.они идут на ленте вместе с резисторами.просто подошел на базар и взял чтоб по размеру подошли. а по яркости -это на любителя.хотя у меня яркость можна и поуменьшить,а то какой то уж насыщенный цвет у стрелок.все можна отрегулировать сопротивлениями. хотя ночью в глаза не бросаются _________________ MAZDA GD 90 Г. MAZDA GE,92 г.в. двигатель FS -КАТАЮСЬ(бензин-газ)
Вернуться наверх

Реклама

kdltt	Заголовок сообщения: Re: Светодиодная подсветка приборов | мазда (mazda) форум 14 май 2009 19:40
семизвездочный Зарегистрирован: 05 ноя 2007 16:23 Сообщений: 4020 Откуда: Санкт-Петербург Автомобиль: мазда ГЕ /93г. FP Баллы репутации: 88	Andrej ,Zeus-ок!не знал-спасибо, а то ,как солнце вообще ничего не видно. _________________ MAZDA 626 GE Hatchback 1993 г.р., 1.8 FP-продал Nissan Qashqai 2011 Я ненавижу ......
Вернуться наверх

Zeus	Заголовок сообщения: Re: Светодиодная подсветка приборов | мазда (mazda) форум 14 май 2009 21:03
	Вась,а ты в электрике вообще хорошо натаскан? Если да,то к тебе вопрос: какое наименьшее сопротивление резистора необходимо для подключения одного 3вольтового диода к сети 12в? А то нигде не получается найти такую инфу...
Вернуться наверх

kdltt	Заголовок сообщения: Re: Светодиодная подсветка приборов | мазда (mazda) форум 14 май 2009 21:34
семизвездочный Зарегистрирован: 05 ноя 2007 16:23 Сообщений: 4020 Откуда: Санкт-Петербург Автомобиль: мазда ГЕ /93г. FP Баллы репутации: 88	обрезал ILL нафиг!!!ничего не гаснет _________________ MAZDA 626 GE Hatchback 1993 г.р., 1.8 FP-продал Nissan Qashqai 2011 Я ненавижу ......
Вернуться наверх

Zeus	Заголовок сообщения: Re: Светодиодная подсветка приборов | мазда (mazda) форум 14 май 2009 22:33
	kdltt - 5 баллов
Вернуться наверх

Andrej	Заголовок сообщения: Re: Светодиодная подсветка приборов | мазда (mazda) форум 15 май 2009 00:21
я тут живу Зарегистрирован: 27 авг 2007 00:54 Сообщений: 672 Баллы репутации: 10	Zeus, Закон Ома из школьного курса физики: U=RI ( УРИ) , I-ток, потребляемый диодом равен (большинство) 20 мА, U- напряжение. В нашем случае нужно падение напр-я, дельта U. Оное у нас 12В-3В=9В. Из етих данных расчитываем добавочный резистор: 9В=Rх20мА, R=9В/20мА, R=9В/0,02А, R=450 Ом Смотрим в каталоге, есть ли такое: нет, именно такого нет, есть 430 и 470 Ом. Ближе подходит 470- его и берем. P.S.: Закон Ома- наиважнейший закон физики, не знать нельзя! На нем все держится! Чем дальше- тем больше. _________________ 626 GD 2,0i FE
Вернуться наверх
