Вобщем, друзья мои, подарили мне вот такую хрень:

Графический маршрутный бортовой компьютер SE-50 предназначен для установки на инжекторные автомобили (в т.ч. иномарки) в полноценное 1DIN-место (размер автомагнитолы с рамкой). Типы подключений: универсальный - для инжекторных автомобилей (в т.ч. иномарки), используется подключение к датчику скорости и форсунке;
по ЭБУ - работа с определенным типом ЭБУ, расширенная функциональность и чтение кодов ошибок (cовместимость см. ниже).
OBD-II - смешанный тип подключения для автомобилей, поддерживающих диагностический протокол OBD-II (совместимость см. ниже).
Вот назрело у меня пару вопросов 1) подддерживает милления диагностический протокол OBD2 и 2) Чтобы добраться до нашего CPU, надо разбирать полностью приборную панель??[/b]

DK,

Поддерживает OBD-II. Разъем под рулем.

DK,

думал я о такой штуке, но так и не понял надо оно мне иль нет.
Мне, в принципе, максимум что от него надо, так это мгновенный\средний расход, а все остальные навороты както по-боку.
Если б кто-нить подарил, то тогда поставил бы, а так...... фиг знает

По поводу подключения.
ОБД по-идее должно быть на машинах с 96 года. Разъем, как уже сказали, ищи под рулем, но не факт что он там будет - на некоторых вариациях K-line выведена на подкапотный разъем, в ту фишку, которая обзывается на схемах как MEN. Но если вспомнить предыдущую машину, то там выводов не было в принципе хотя она и была 98 года 8-О

Далее, мозги я бы не стал искать - все, что тебе от них нужно это провод на форсунку. Ну и k-line. Первый можно найти гораздо ближе, нежели в глубине торпеды, ну а про второй я уже сказал

зы подключишь - отпишись чего и насколько полезно он кажет

DK, заинтересовал:)
сайт приблуды тут: http://www.m-electronics.ru/
интересно как показывает "Остаток топлива в баке" =)

RespecterX9, так помимо форсунки, мне еще нужен датчик скорости и уровня топлива. Вчера снял центральную консоль и под магнитолой в глубине увидел эдакий "чОрный ящег", я так понял, что это мозги и есть. Открутил 2а болта на 10, и понял- это бесполезно, т.к. он закреплен еще 2мя болтами по-бокам, куда уже не разобрав панели не доберешься.
Позвонил в установочный центр (визитка которого была в коробке), они спросили есть ли эл. схема на авто, я сказал, что есть но на англ. языке. Они удивились, типа- как так только на английском? я говорю, а вот так вот, Темз еще не перевел ))))))))). Вобщем говорят подъезжайте посмотрим.. подключение будет стоить скажем от 1500 до 3000 р. На сайте написано что 1000 р.. суки. Вот теперь и не знаю что делать. Вроде и не жалко 3тр, если все будет работать ровно, но полистав форум, нашел что ребята вкрячивали в 626ГД за 25 минут, и дескать там, все так элементарно, что ребенок разберется, вот тут то жабо и напало на меня )))
IvanZu, там 3 различных вида замера топлива в баке.. от примитивного- вбивать данные о залитом топливе в комп после каждой заправки, до линейного замера с датчика уровня. Вобщем там на сайте производителя есть инструкция полная в пдфе, если интересует- скачай. там все подробно написано ))

элементарно, Ватсон )))
Вбиваешь сколько у тебя бак, а дальше он считает уже основываясь на показаниях расчитанных с форсунки

DK,

данные с датчика скорости и бензина приходят на приборку - вот оттуда их и надо брать, чтоб так глубоко не закапываться
А платить за элементарное подключиние 5-и проводов 3 тыщи.... ну не знаю, я б точно не стал

зы а у тя штатного БК нету случайно? А то сигнал форсунки можно было бы попытаться с него снять

RespecterX9, да вот в том то и дело что нету штатного бк, поэтому и расход трудно определить. Т.е. ты предлагаешь просто панель приборов разобрать и напрямую вампирчиками подсоедениться, я правильно понимаю?

DK,

Насчет БК так и думал, обделены мы сей полезной фичей ;(((((

Не обязательно прям в приборку-то цеплятся. Найдешь с помощью нее нужные провода (тахометра и бензомЕра) и уже в удобном месте к ним приконнектишся.

DK, как установишь фотку скинь нам, мы заценим как смотрится

Schumaher,

один дин он будет выглядеть как один дин )))
фоток как это выглядит как грязи в инете, т.е очень много
Но вот проблема одна - подсветка на нём ну совершенно не катит к нам ;(

Schumaher, смотрится отстойно))) на фотках гораздо круче, сказывается совковая сборка )))
RespecterX9, А зачем к тахометру подключать?

DK,

тьфу, блин!
к спидометру я хотел сказать - на него сигнал о скорости приходит

RespecterX9, блин придется видимо все тянуть из под капота, т.к. форсунки полюбому только там, датчик скорости тоже там можно ухватить. Вот топливный надо искать или под торпедой, или коннектится к баку. Еще я не нашел зажигание (
Еще вот какой вопрос, к какому из проводом датчика скорости и уровня топлива надо коннектится, их там по два у каждого, а с компа идет по одному?

DK,

из под капота тянуть - некрасиво ;(

Провода к форсункам по-любому идут от мозга, вот там их и проще всего найти. На схему 96г , как мне кажется, ориентироваться не стоит, но проверить можно. Не думаю, что кардинально поменяли распиновку блока. Короче прозвонка тебе поможет )))

Вобщем я бы делал так - форсунку искал около мозгов и дальше уже по удобству, а скорость и бензин в районе приборки и дальше уже опять же подсоединение по удобству. Ну а зажигание это ваще не вопрос - хошь с замка бери, хошь с тойже приборки, хошь с прикуривателя (не помню, он только при зажигании работает?), хошь с блочка предохранителей, хошь с магнитолой завяжи - вариантов тьма, токо выбирай

Насчет проводов с датчиков достоверно я те не скажу, потому как не щупал их. Бензомер понятно что имеет несколько проводов. Как минимум должны быть парочку на сам датчик, ну и на лампу резерва. Тут только тестер тебе поможет.
А вот с датчиком скорости вообще не знаю. Он может быть типа шестереночный, тогда два провода скорее всего или что-то типа индуктивного, тогда может быть как один так и два.
В любом случае тебе нужен именно сигнальный провод и, думаю, ты его легко найдешь тестером
Разбери приборку и посмотри по проводам\дорожкам что и куда идет, тем самым найдешь в жгуте те провода, которые нужны

зы давай уже ставь чтоль быстрее! отчёта хочется )))))

RespecterX9, ух ты спасибо дружище )))) после таких наставлений и советов однозначно надо начинать )))

Кстати, обд я тоже не нашел, а контакт MEN присутствует. Будем надеятся что по к-линии прокатит подключение )

DK,

вообще знаешь, я б на твоем месте для начала всеже попробовал звонить провода такие же как нарисованы на схеме 96г (Wiring Diagram).
С большой долей вероятности они будут совпадать с твоими и тогда придется меньше с тестером лазить, да и приборку разбирать может быть не придется.
Посмотри в мануале по схемам где, чего и как.

А вот насчет К-line в подкапотном разъеме всеже у меня уверенности 100% нету, т.ч будь аккуратнее. Но, судя по некоторым признакам, в пине рядом с FEN она может быть

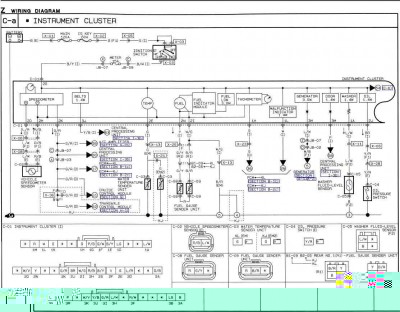

для примера вот такая схемка - Instrument Cluster, а по нашему просто Приборка ))

К-линия в данном случае и есть твой ОБД )))
Просто напросто вывели в другой форм-фактор разъема (Маздовский)

Девайс установил, калибровку сделал. На дорестайле работает только в универсальном режиме. Про всяческие К-линии можно забыть, но вобщем то работа в универсальном режиме от работы по к-линии отличается только тем, что не показывает ошибки и температуру двигателя.
Подключение оказалось действительно простым. Топливо забрал из под заднего дивана, скорость с приборки, форсунку из под капота.
Вид у мк имхо страшноват (как говорил выше видно сразу что совок совком), но показывает все что я хотел, поэтому с этим я смирился
Кста, расход на КЛ комп показывает в районе 18 литров на сотню. Что субъективно верно. Так, что у кого меньше 18- врут или катаются со скоростью не выше 60 км в ч. ))))))))

DK,

тыж вроде говорил, что 12 показывает, как так, почему 18?

зы тогда твой маф я тоже клянчить не буду )))

RespecterX9, так я же тебе сказал, что калибровка не закончена была, поэтому параметры неверные были

DK, ты эта.... сматри докалибруешься.... через неделю 30 показывать будет

Поставил себе БК : "Престиж V-55" CAN-02, подключение простое, выбрал протокол Евро-3, работает, а именно читает и стирает ошибки, ну и всяку хрень другую показывает. Купил за 2700 р. через интернет магазин- автоджисэм.ru. Цель покупки была стирать ошибку Р0400, которая иногда выскакивает.

Не подскажете как подключились к датчику скорости (лучше фотку)
