Ремонт люка Mazda GD 1988 хэтч (с полной разборкой) | мазда (mazda) форум | 23 апр 2010 09:05

Когда в молодости мечтал о машине, всегда хотел чтобы обязательно был люк. Но сдвижной, чтобы высунуться можно было (х. з. зачем).
В итоге купил себе первое авто и даже именно с таким люком, но он не работал (моторчик ok, а механизм заклинен). По прошествии чуть менее года владения набрался смелости залезть туда. Перед этим пытался найти хоть какой-нибудь более менее нормальный FAQ по этому делу, в том числе и здесь, но безуспешно. Может кому пригодится моя писанина.

1. Разборка.
(полезно делать фотки, если сомневаетесь, что сможете всё правильно собрать)
Откручиваем все что видим на потолке: ручки (отверткой с внешней стороны поддеваем и снимаем пластмассовые крышечки, откручиваем бОльший винт), козырьки, зеркало вместе со всем окружающим, кнопки (отсоединяем разъёмы), центральный фонарь (по бокам рассеивателя – справа и слева по ходу движения – защелки, их аккуратно выводим из зацепления с корпусом, далее откручиваем винты, отсоединяем разъём). Полезно было бы ещё снять пластиковую обшивку стоек (на защелках), но я для разборки обошёлся без этого, только отогнув верхнюю часть (не советую, т. к. для сборки всё равно придётся снимать). Нужно ещё снять пластмаски над лобовым и задним стеклом. Теперь обшивка потолка держится только на скобе (почти у заднего стекла), чуть сдвинув назад снимаем и ловим обшивку. Всё это делал разложив сиденья, чтоб свободно перемещаться по салону. Снятую картонку вытаскивал из салона через 5-ю дверь, как быть в седане – не знаю.

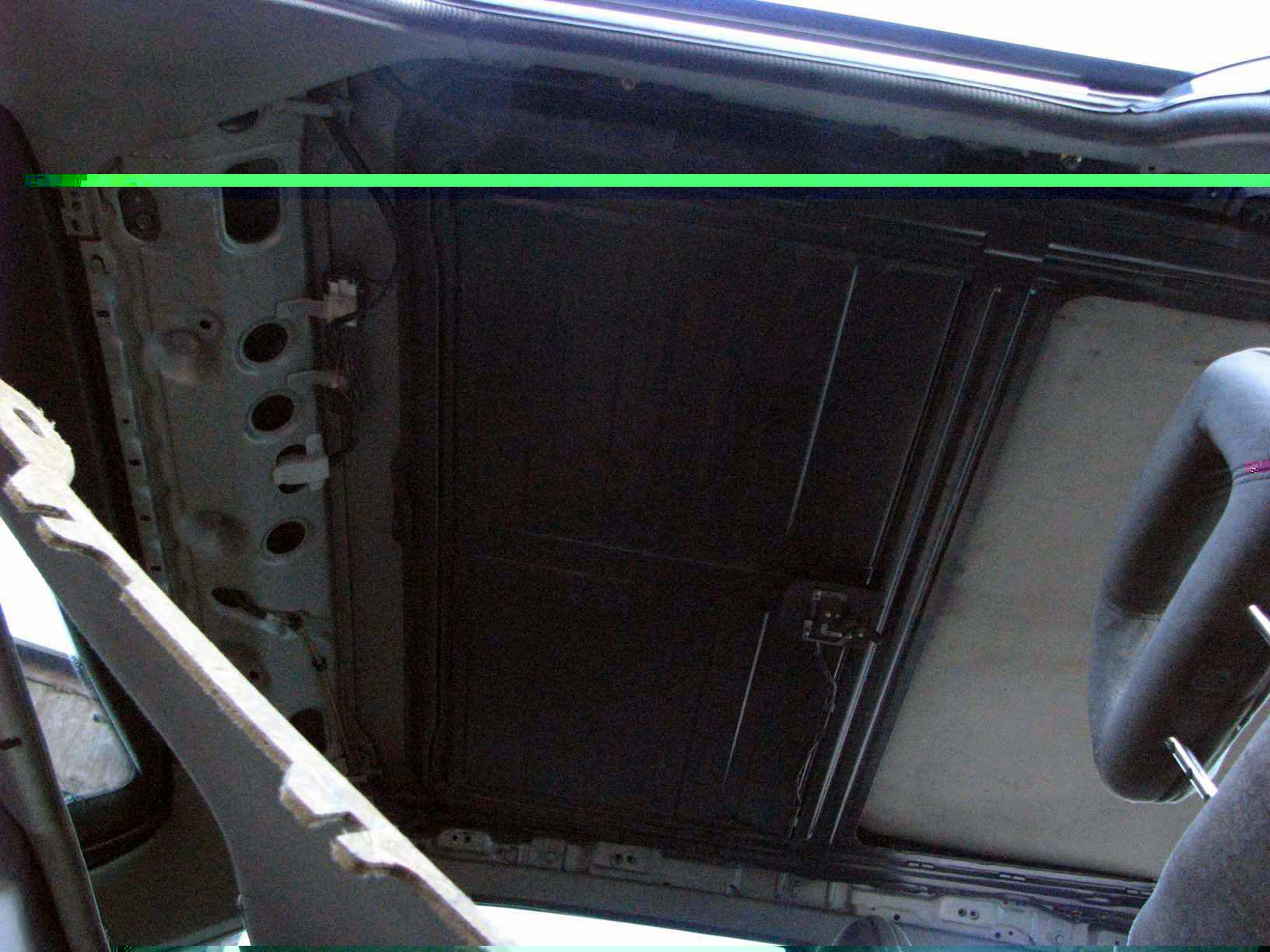

Результат:

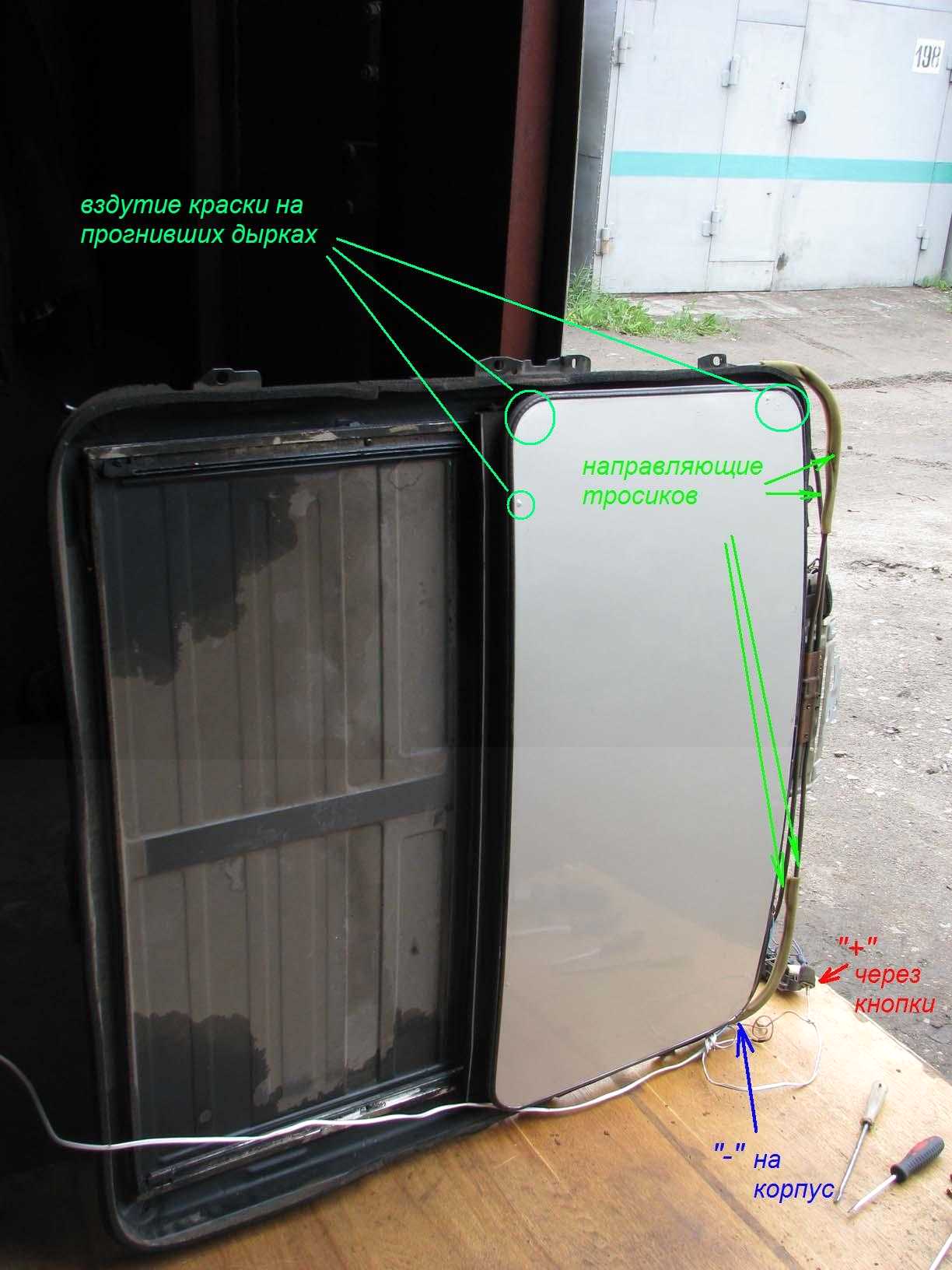

Сдёргиваем трубки слива воды (попутно проверить, продуть). Откручиваем 4 гайки крепления сборки люка, а 2 (по диагонали) только ослабляем. Теперь (желательно с помощником) откручиваем одновременно оставшиеся и опускаем всю эту грязную железяку на сиденья (их конечно нужно было давно чем-нибудь накрыть). Я всё делал один, поэтому открутив всё в передней части, поддерживая её, ложился на задний диван, упирался ногой в привод люка, а освободившимися руками откручивал пару оставленных сзади гаек. Далее опускал всю эту тяжесть на себя и с трёхэтажным матом вылазил из-под неё. Вытаскивал тоже через 5-ю дверь:

Чтобы продолжить разборку, нужно снять обивку сдвижной части. Впереди она крепится на 5 пистонов, а сзади по бокам цепляется за элемент ползуна (что-то вроде ролика на гнутой палке). Каким то образом извращаемся и отцепляем пистоны, матерять и, немного деформируя, вытаскиваем эту картонку из окна корпуса. Вымазать я ничего особо не боялся, т.к. планировал менять всю обшивку потолка, а как вы этого будете избегать – ваше дело. Далее откручиваем железяную крышу (8 гаек)

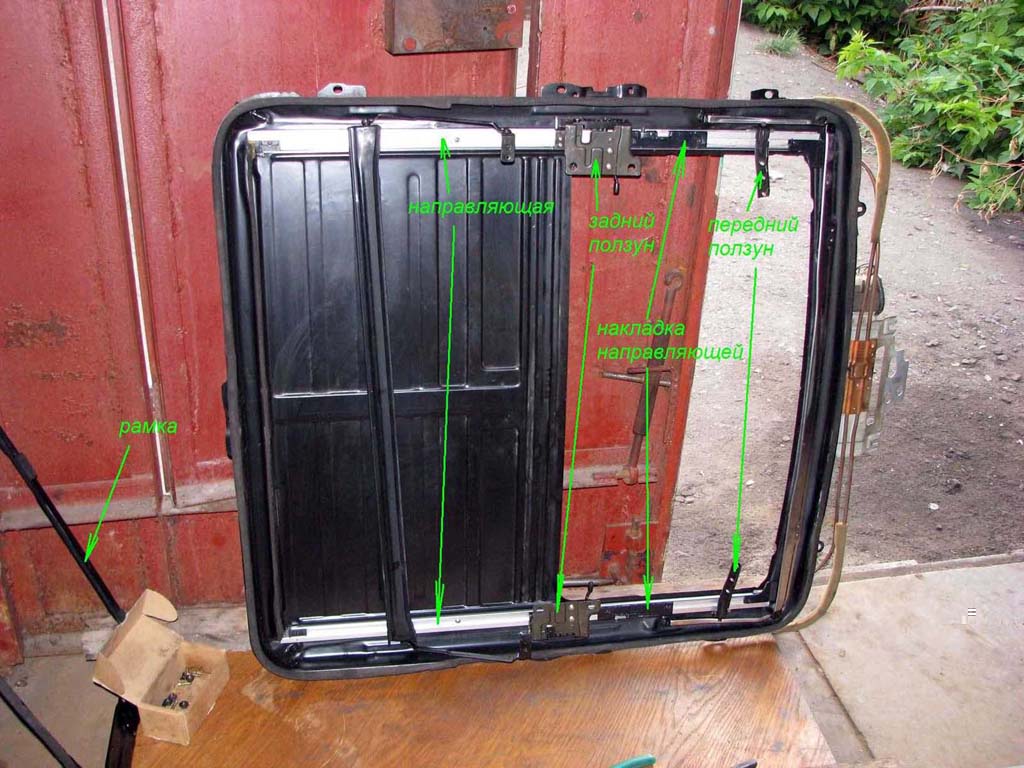

и рамку от ползунов (4+2 винта сзади и 4 винта впереди + 2 крайних винта впереди для регулировки высоты закрытого люка). На фото всё уже помыто и собрано (блястит как у плохого водителя ручной стартер):

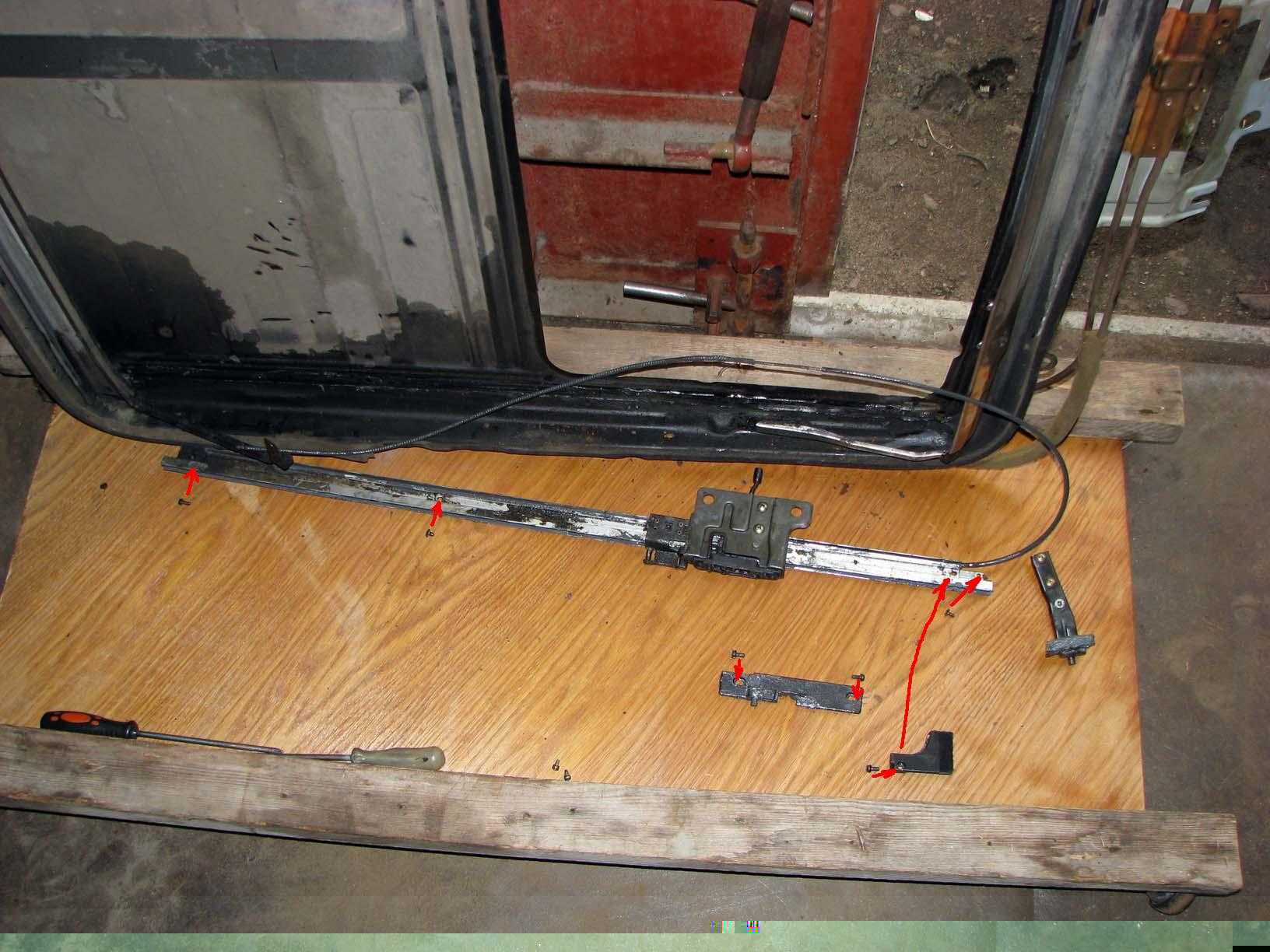

Далее всё разбираем до винтика (я делал фото, чтобы не париться с сборкой):

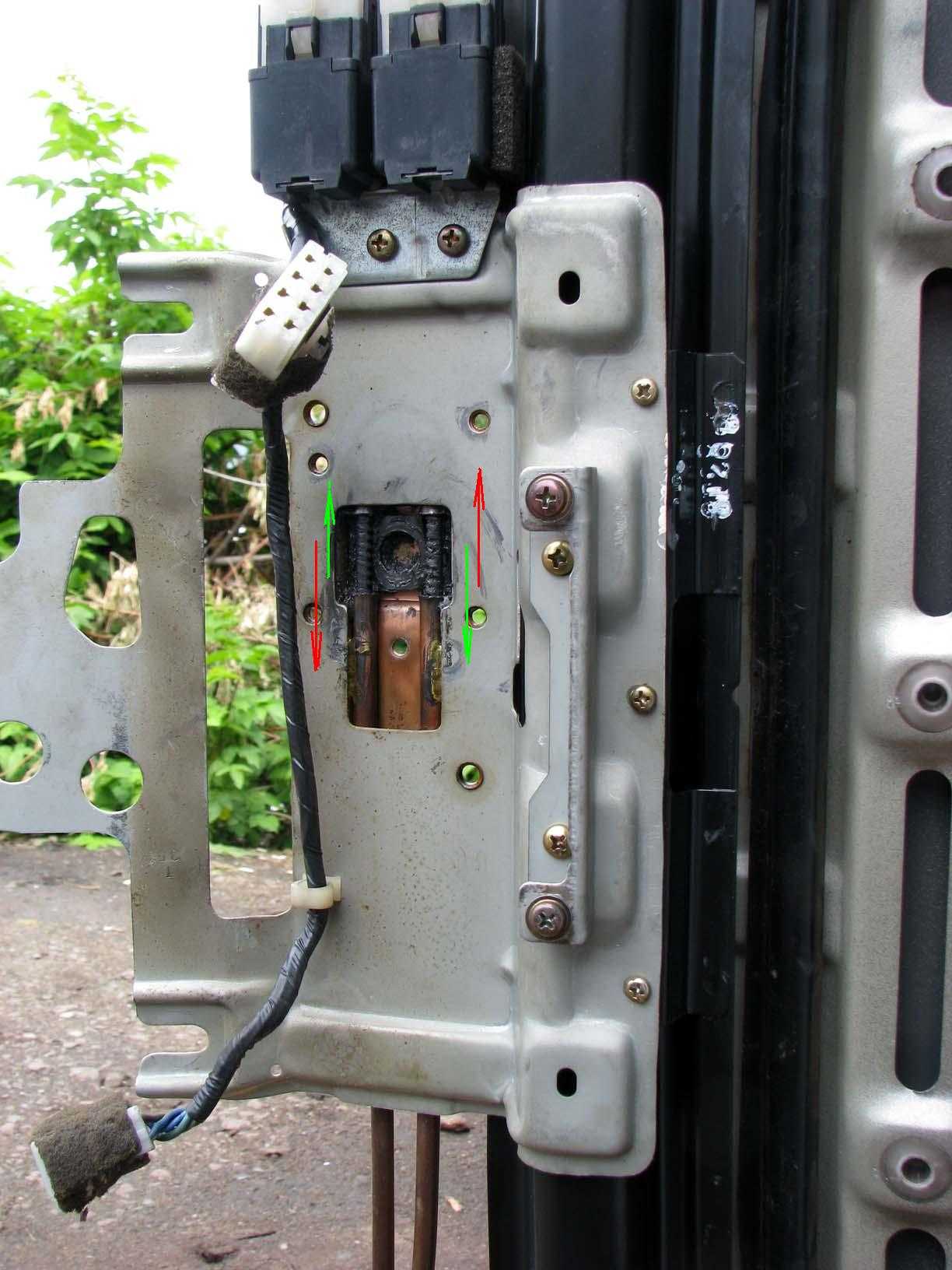

- Снимаем редуктор (4 винта). Видны тросики с нанесенными витками. При вращении червяка в одну/другую стороны тросики движутся в противоположные стороны относительно друг друга – открытие/закрытие люка

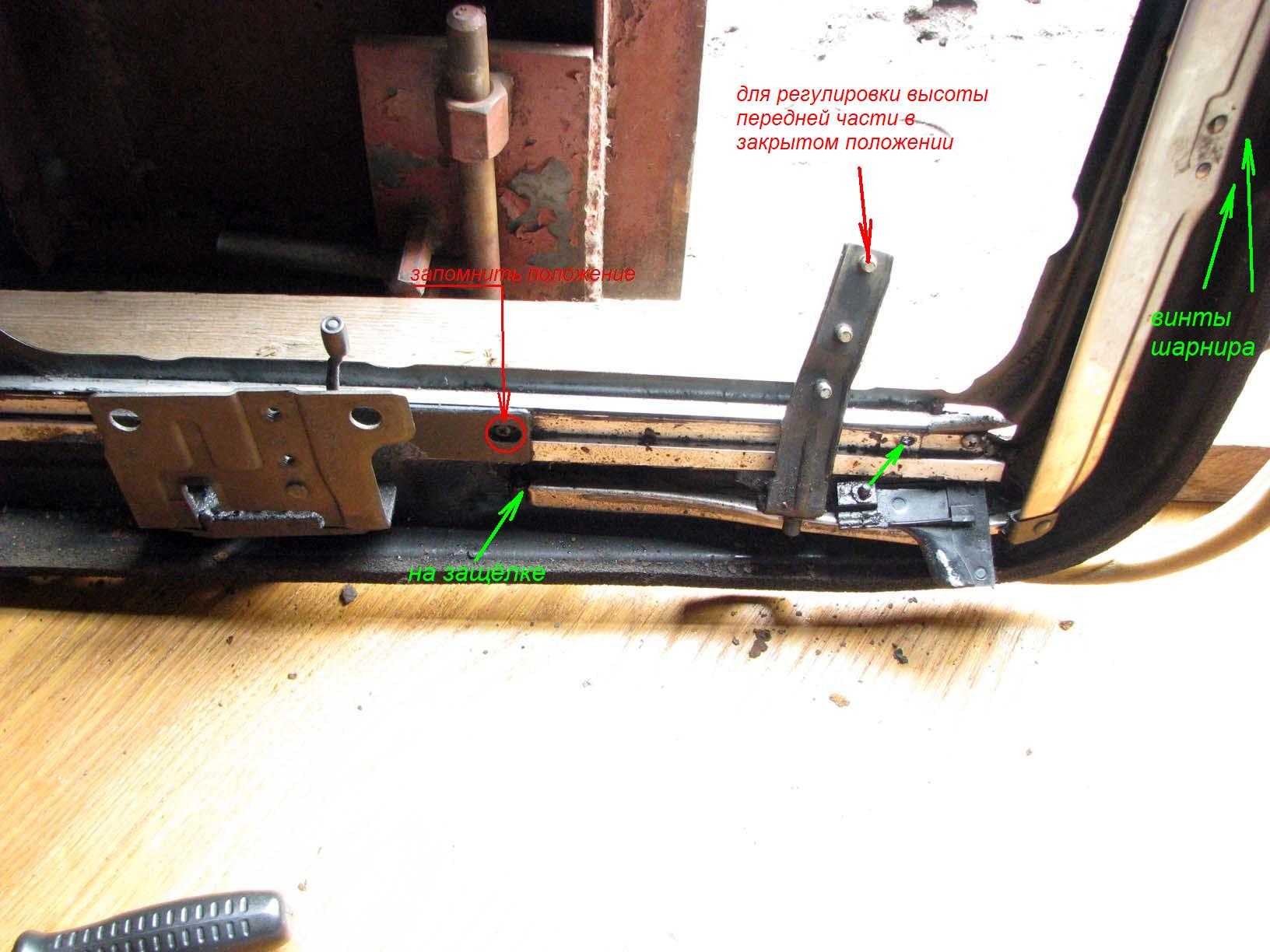

- Хромированная хрень впереди на винтах (шарниры), а по бокам (палки) на защелках:

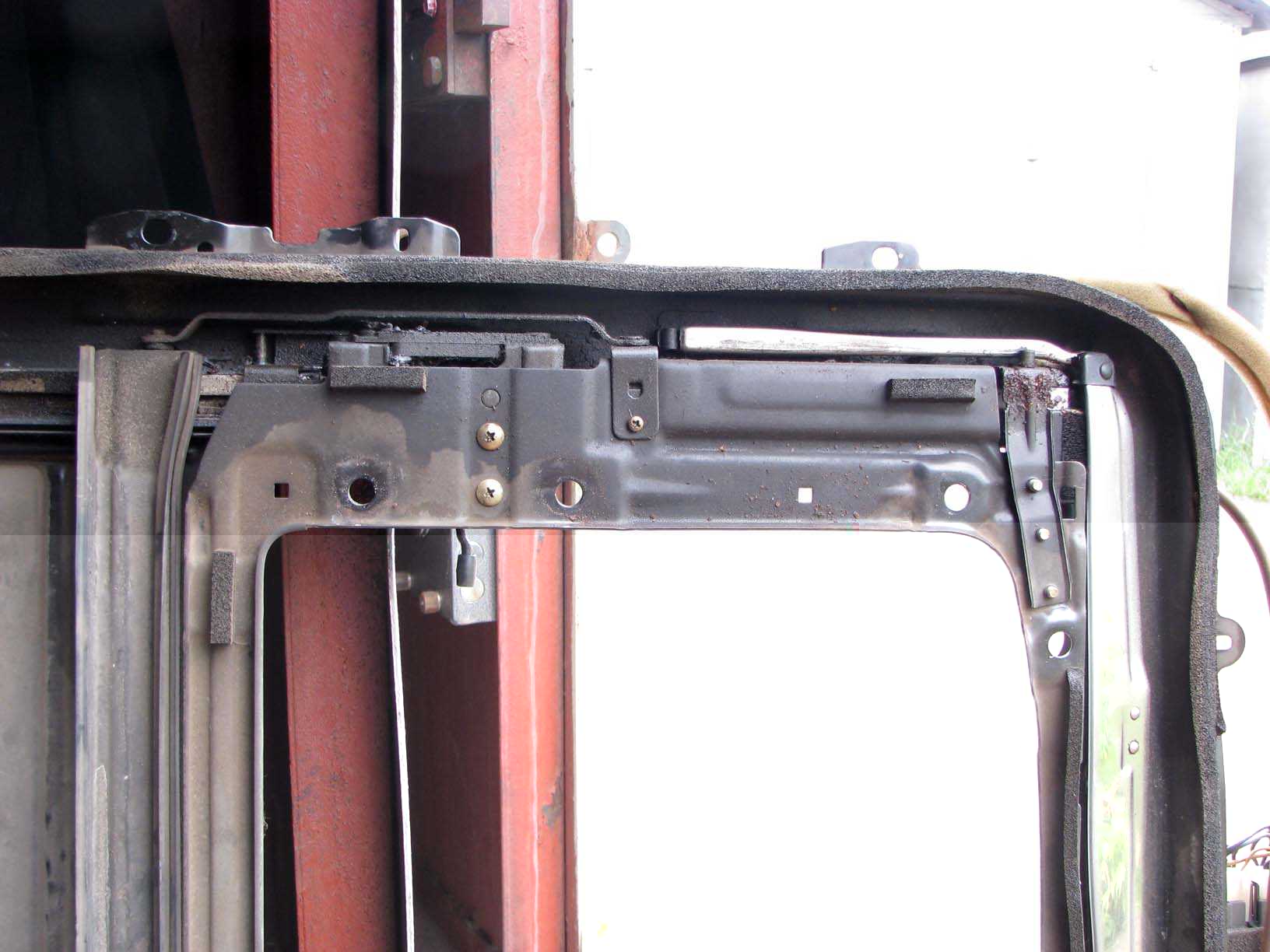

- Направляющие на винтах и герметике:

А вот и причина заклинивания люка с одной стороны:

Излечение: обрезал пластик как на рисунке и сдвинул до края, а с противоположной стороны троса одел термоусадочную трубку.
Всё промыл, протёр, собрал и смазал направляющие и тросики. Направляющие, как и было, посадил на герметик, это чтобы вода на голову не капала, а утекала через трубки.
Установку железяной крыши сдвижной части люка устанавливать после монтажа всей сборки на машину, а обивку – после полной регулировки.

2. Принцип работы и регулировка (ПОЛНАЯ ЗАДНИЦА).
- закрытие из сдвинутого назад положения: редуктор тянет тросики, ползуны перемещаются по направляющим, при наезде заднего ползуна на накладку направляющей рамка приподнимается, а крыша люка упрётся в проём – это положение закрытого люка, при этом в приводе срабатывает концевик. Это положение можно использовать для установки привода: подсоединив разъёмы прокрутить его до срабатывания концевика (”-“ идет через корпус), а люк выставить в закрытое положение (с установленной крышей люка – перед её установкой следить чтобы рамка не была перекошена относительно проёма).
- если привод дальше будет тянуть тросики, то одна часть заднего ползуна не будет перемещаться (поскольку крыша люка упрётся в проём крыши авто), а другая по изогнутому пазу в первой продолжит движение – это поднятие задней части люка (для правильной настройки и работы на крыше люка должно присутствовать штатное уплотнение). Все эти движения связаны также с перемещением роликов ползуна, но что и как с ними происходит описывать ещё муторней, да и подзабыл маненько. При работе все понятно будет.
- регулировку (по высоте) закрытого люка в передней части производить вышеописанными винтами, а в задней – винтом, соединяющем две части заднего ползуна (он не для увеличения зазора при поднятии задней части люка).

3. Сборка и установка.
Почти всё собирается, как говорится, “в обратном порядке”. Кроме описанных выше нюансов, можно добавить: не торопитесь с окончательной затяжкой гаек крепления крыши люка и винтов привода; крышу люка ставить сверху сразу на авто в закрытом положении люка; всю сборку в машину удобнее ставить в открытом положении люка; для проверки работы и первоначального поиска неисправности удобно к полностью снятому люку и подвести питание: “-” на корпус привода, а “+” к фишке разъёма, через кнопки управления.

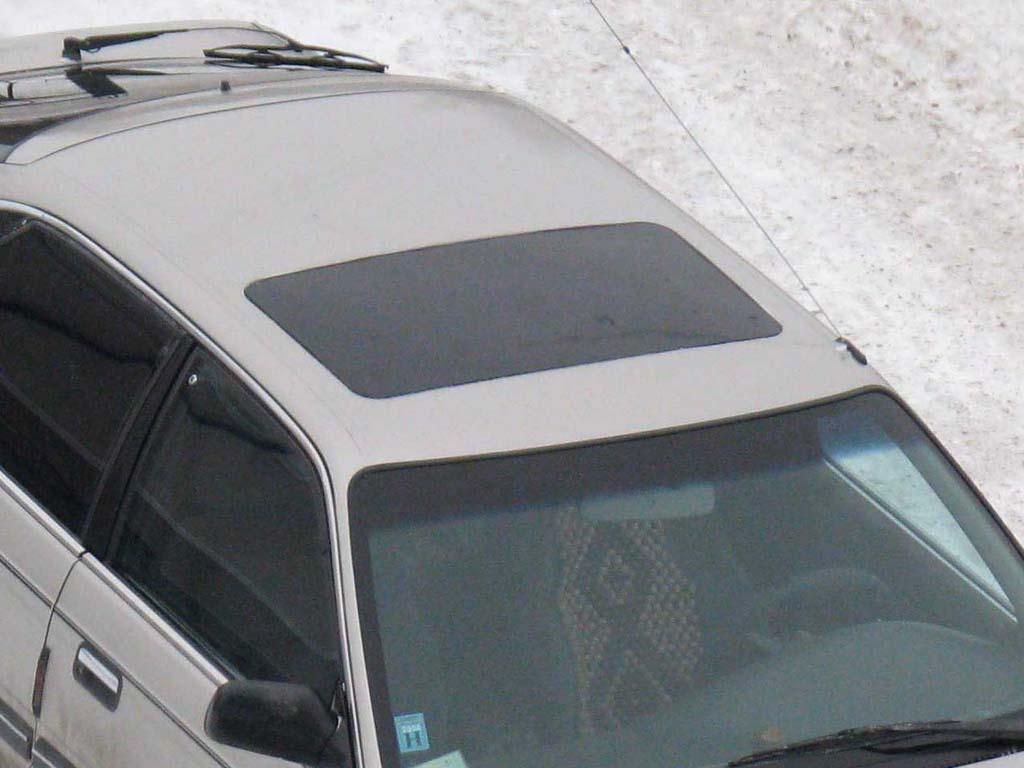

После разборки я ещё шпаклевал крышу люка – прогнила в нескольких местах насквозь (использовал шпаклевку со стекловолокном). Т.к. делал это впервые, то ровно не получилось (покрасить тоже). Да и краску не в цвет в баллоне подобрал (готовую). На фото резинка ещё не приклеена:

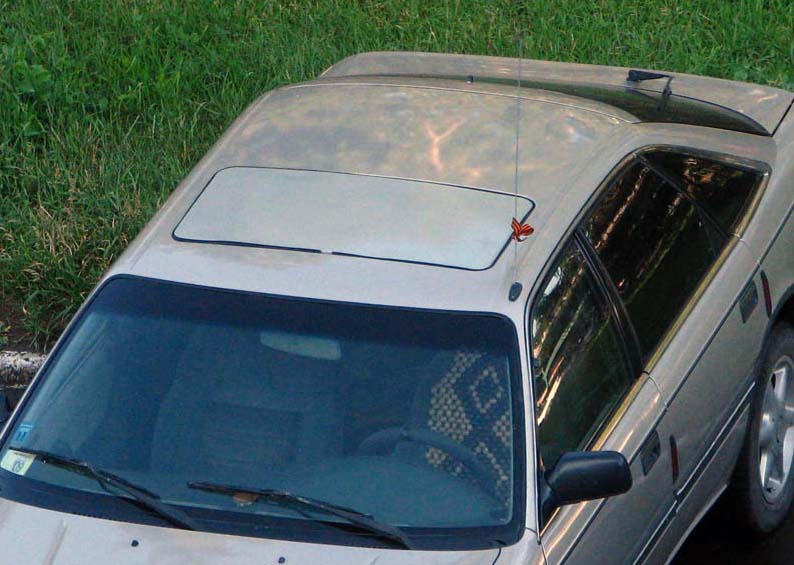

В итоге оклеил черной пленкой (типа для мебели), приклеил резиновый профиль на полиуретановый герметик и забил:

блестящще,в фак

Автор, молодец. А меня люк на ГД простой, с ручкой, в 1 положение открывается.

Автор супер-молодец! Очень полезная инфа, так как разбирать самому с кандачка видимо очень геморно.
У меня такой же люк...и есть места взбухшей краски. Подскажи тезка можно ли снять крышку люка не снимая всю эту конструкцию?

Можно. Для этого нужно снять внутреннюю обивку крышки люка, гайки самой крышки под ней.

Автор молодец, у меня в своё время руки недошли, так и продал с подклинивающим люком.

спасибо, попробую

спасибо автору за инфу я тоже взялся за него у меня седан полчеса доставал обивку потолка из салона через переднюю дверь унес домой
почистил ванишем очень хорошо получилось теперь надо люк снимать

PahaN
У тебя тросики нормально выезжали с трубочек? У меня они заклинили намертво там(

Извините может я не туда пишу, у меня проблема. При покупке машины небыло дефлекторов задних дверей, от какой могут подойти. MF хэтч 1999 BJ5W.

из пластиковой оплётки? - с небольшим усилием, а если про те, которые гнутые металлические, то вообще без проблем (там всё в смазке было)

Я восстанавливал работоспособность люка на Мазде - 929 перед ее продажей пару недель назад. Очень нуждался в информации по этому вопросу и единственный человек, кто не поленился ее выложить в интернете был pahaN, большое ему спасибо.

У меня люк бежал, проржавела его крышка и в последнее время уже нельзя было его открыть даже вручную, т.е. шестигранником. Долго не осмеливался им заняться, ну и зря. Сейчас все уже сделал и хочу поделиться опытом, думаю обязательно кому-то понадобиться такая информация.

1. Причиной течи было забивание грязью трех из четырех водоотводных трубок. Задние чистятся очень легко – нужно открыть багажник и Вы найдете их легко (правая возле домкрата, левая возле запаски). Передние не знаю где выходят, где-то под защитой, которую я не снимал, а почистил проволокой сверху.

2. Крышку люка отдал на реставрацию сыну. Он зачистил ржавчину, сквозные отверстия пропаял, подкладывая изнутри жестянки, пошпаклевал, покрасил краской из баллончика и полачил также из балончика. Получилось неплохо. Вначале собирался реставрировать точно так, как сделал это pahaN, тогда еще не зная его, но потом отказался из-за того, что не хотел покупать шпаклевку со стекловолокном, так как никогда ее не видел, а обычная уже была.

3. Не открывался люк потому, что было прилипание пластиковых трубок к металлическим. Пришлось разбирать люк полностью и было опасение, что я его не соберу уже никогда, т.е. соберу, но работать он вряд ли будет, особенно после снятия двигателя и нарушения согласованности тросиков и вала двигателя. Но, как оказалось, все довольно просто. После разборки тросики из трубок невозможно было вытянуть двумя руками и со значительным усилием, и что характерно оба. Точнее тросики легко двигались внутри пластиковых трубок, а последние сидели в металлических мертво. Пробовал заливать между трубок ведешку, но тщетно. Вынуть их удалось только после незначительного прогрева металлических трубок по длине маленькой автономной газовой горелкой.

Процесс разборки и сборки подробно описал pahaN, большое ему за это спасибо, но кое-что хотелось бы добавить.

Для того, чтобы снять крышку люка для последующего ремонта необходимо снять его обивку, которая в передней части крепится на 5 пистонов, а в задней части на роликах. Нужно приоткрыть люк почти совсем и в таком положении отверткой снять с пистонов и вынуть сдвинув ее вперед. Я также как и pahaN снимая обивку матерился безбожно и деформируя тянул ее через отверстие вниз. Для установки ее нужно заводить при открытом (почти полностью) люке снаружи через отверстие в крыше.

Они вроде как медные, а у меня там сухо и ни как не двигаются...

У меня на GE открывается только наверх а сдвигаться не хочет!!! может предохранитель какой сгарел кто знает?

PahaN, судя из фото всё один в один, что у меня на 929 (НС),что и у тебя на 626? Всё идентично по размерем, или всё таки длинна и ширина (люк,поддон,рамка) разные? Просто у меня мало того что не работал,так и прогнило там почти всё ,а снял потому что надоело из за шиворота ржавчину вытряхивать Так вот я вот что подумал: Если размеры одинаковые (а на 929 хрен что днём с огнём найдешь)то проще будет найти на разборке в сборе с 626? Подскажите,кто в курсе?

Доброе время суток, разбирал люк на Mazda 929 HC реставрировали сам люк. Так вот после сборки не хочет на вентиляцию открываться, под крышу заезжает на кнопку поднятия не реагирует. Но вот когда полностью заедет под крышу то кнопка поднятия начинает работать только непонятно как-то она его не подымает а двигает вперед назад. Подскажите что за проблема?
