Наконец дошли руки до полки багажника
Материалы: фанера 15мм 950х780мм, оргалит, скобы для степлера, клей для дерева (можно пва, но лучше, титан), карпет 1х1.5м, клей аэрозольный multispray, шкурка.
инструменты: лобзик, дрель, мебельный степлер, напильники, фрезер (не обязательно) ну и руки, те, что из головы растут.
Почтав форумы и выяснив , что полки из фанеры имеют следующие недостатки:
если фанера тонкая, то ввиду своих габаритов со временем она провисает, да и ничего на нее не положишь. Если фанера толстая, то имеет значительный вес, и амортизаторы крышки багажника не выдерживают, а ездить со шваброй для подпорки- не вариант, да к тому же, со временем провисает под собственным весом (из-за влажности). В связи с этим, была разработана следующая концепция; каркас делается из толстой фанеры, и к нему пришивается оргалит.

Материалы: фанера 15мм 950х780мм, оргалит, скобы для степлера, клей для дерева (можно пва, но лучше, титан), карпет 1х1.5м, клей аэрозольный multispray, шкурка.
инструменты: лобзик, дрель, мебельный степлер, напильники, фрезер (не обязательно) ну и руки, те, что из головы растут.
Старую разлохмаченную полку можно выбросить, но петли оставить, мы их вмонтируем в новую полку.

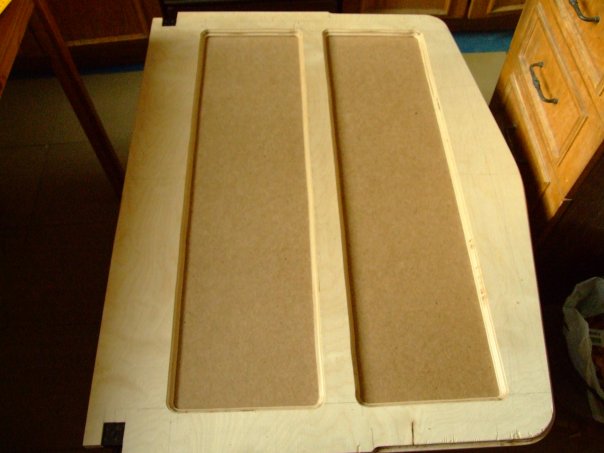

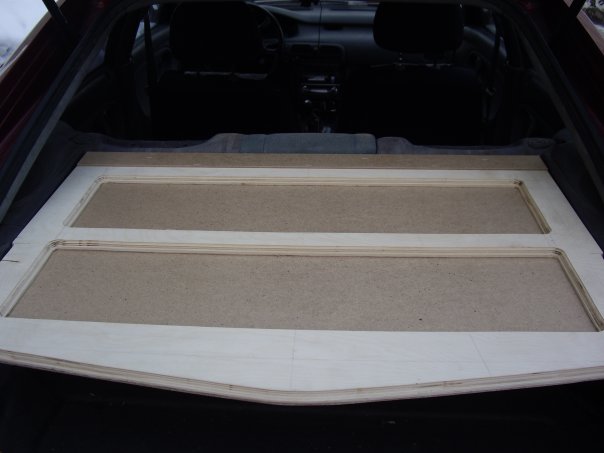

Сначала вырезается каркас из фанеры, чтобы полка была легкой. Торцы закругляются или скашиваются, Затем по тому же контуру вырезается оргалит и обе детали склеираются, дополнительно скрепив степлером, потом врезаются петли (они остаются от старой полки). После регулировки, петли крепятся, сверху крепится планка из оргалита, закрывающая петли. Потом готовая полка перетягивается карпетом.

Полка получилась, на удивление, не намного тяжелее штатной, и амортизаторы прекрасно ее держат, потом подумал, с акустикой выдержит? Приложил колонки 6х9; о чудо, держит!!! Решил сделать акустическую полку.

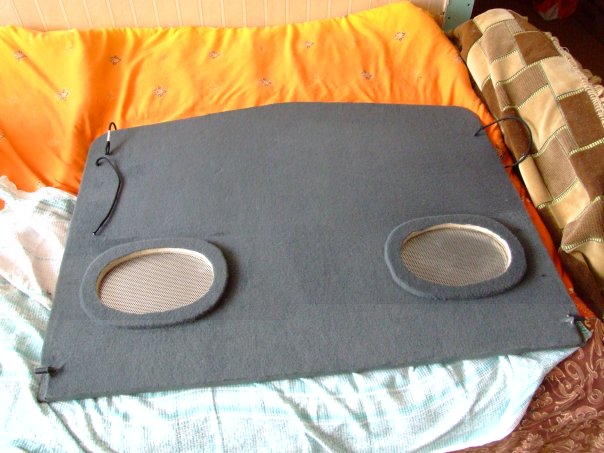

снял полку, срезал с лицевой сторны в выемке карпет (решил сделать вставки другого цвета) вырезал отверстия под акустику, сделал кольца, закрепил кольца на полке ( клей+ саморезы), потом, с лицевой стороны, наклеивоются квадраты из перфорированного алюминия, когда клей застынет, можно вклеивать вставку из карпета

Отлично получилось. Вот только с размерами еще, было бы совсем замечательно. А я тоже вот думаю заняться изготовлением полки.

Красиво!
Ну и с фрезером рамка выглядит приятно

Размер листа фанеры выше написан, кладется вместо полки, а закругление - на глаз, методом научного тыка. хотел радиус сделать, да больно большой получается, где-то 2метра с лишним, поэтому сделал прямые скосы.

kuhakeitaja
Спасибо, чего-то я затупил немного. На выходных займусь наверно.

Тоже собрался полку делать,есть мысли ,как её немного загнуть?

Не вижу смысла в загибании полки, по штату она прямая, просто по заднему краю идет бортик, скошеный под углом, для жесткости, т.к. сама полка сделано из отходов целлюлозно- бумажной промышленности. Если из эстетических соображений, то буртик можно согнуть из оргалита и закрепить под углом, а если кому лень заморачиваться с изготовлением полки, то на разборке полно полок от GF, они абсолютно идиентичты, только сделаны из пластика.

Так у тебя родная еще в хорошем состоянии, скажи куда выкинул я подберу.

Родная в полный хлам пришла, а, точнее, уже была никакой, потому и пришла идея сделать полку самому, т.к. они на всех GE-хах конченые. Два года руки не доходили, потом дошли. Только опосля узнал, что на GF такие же, только пластиковые, а не бумажные, хотя не жалею, полка получилась что надо, эксклюзив, тем более с акустикой

А если туда еще саб воткнуть!

немного добавлю от себя.я не стал заморачиваться с оргалитом и фанерой,вырезал из листа ДСП толщиной 1,5 мм.так было проще,да и у меня акустика тяжёлая побоялся,что прогнётся.вес конечно по больше чем с версией с оргалитом,но я не парюсь потому как газовые амортизаторы на крышке стоят от соболя,а там давление по боле чем на родных.вот небольшой чертёжик.

Может быть толщина 1,5 см?

P.S. Спасибо за чертёж.

зачетный фото отчет , тоже надо делать только надо найти из чего

а у меня полка из пластика почему у вас из бумаги хм!? сначала полка из дерева а потом чурбачки вместо калёс

Из пластика это от GF (видимо учли ошибку), встает идеально и на разборках полно, только я это узнал после того, как сделал сам, а так бы и не заморачивался

ВОТ МОЯ ПОЛКА viewtopic.php?f=1&t=36700

И моя из пластика
